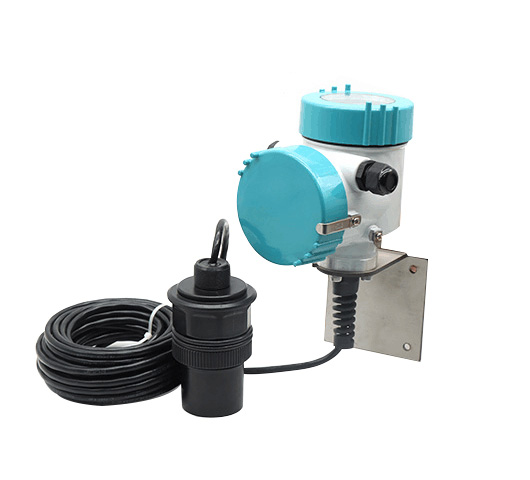

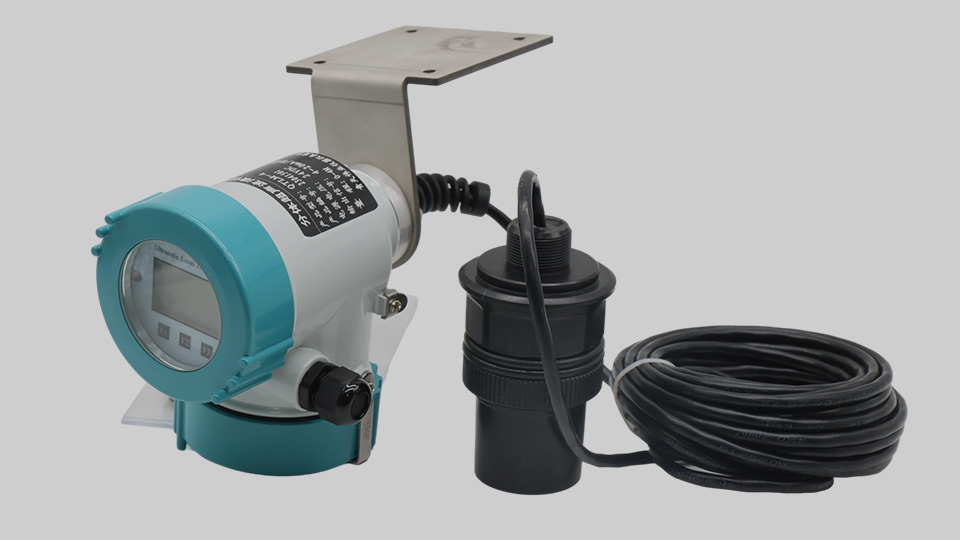

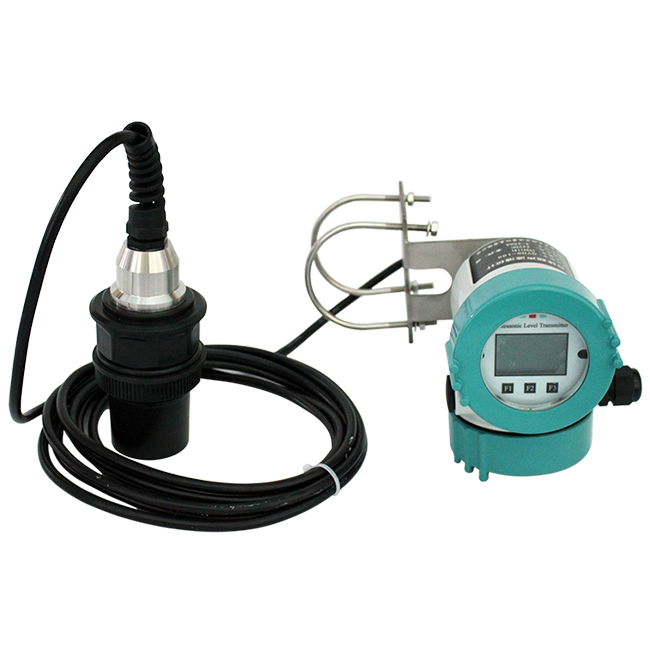

分體式超聲波液位計
STDS-100分體式超聲波液位計可采用二線制、三線制或四線制技術，二線制為：供電與信號輸出共用；三線制為：供電回路和信號輸出回路獨立，當采用直流24v供電時，可使用一根3芯電纜線，供電負端和信號輸出負端共用一根芯線；四線制為：當采用交流220v供電時，或者當采用直流24v供電，要求供電回路與信號輸出回路完全隔離時，應使用一根4芯電纜線。直流或交流供電，具有4~20mADC，高低位開關量輸出。
產品介紹
產品優勢
技術參數
產品安裝
行業應用
產品介紹專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業- 產品簡介
- 工作原理
由于發射的超聲波脈沖有一定的寬度，使得距離換能器較近的小段區域內的反射波與發射波重迭，無法識別，不能測量其距離值。這個區域稱為測量盲區。盲區的大小與超聲波物位計的型號有關。
探頭部分發射出超聲波，然后被液面反射，探頭部分再接收，探頭到液（物）面的距離和超聲波經過的時間成比例：
距離 [m] = 時間×聲速/2 [m]
聲速的溫度補償公式：環境聲速= 331.5 + 0.6×溫度
產品優勢超聲波液位計的優勢介紹1、結構簡單、讀數方便、非常便于安裝和維護；2、采用非接觸式測量，運行穩定可靠，不易受液體的粘度、密度等影響；3、可以定點連續的測量，且能方便提供遙測和遙控的測量信號；4、安全清潔，儀表使用壽命長；5、適應性強：帶溫度補償功能，可在溫差較大的環境下使用；6、精度高：具有RS-485通訊接口，采用特殊回波處理方式，有效避免虛假回波；7、多種量程選擇：有5米、10米、15米三種量程可選擇，能在不同工業環境中應用；8、較好的密封性（防護等級高達IP66/IP67）；9、耐腐蝕性強：PVDF材質探頭，可確保儀表在腐蝕性液體或者腐蝕性環境中可靠測量；10、性價比高，維護成本低。技術參數專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業量 程 5M、10M、15M、20M 測量精度 0.5%-1.0% 分辨率 3mm或0.1%（取大者） 顯 示 液晶顯示 模擬輸出 2線制4～20mA/250Ω負載 繼電器
輸 出無 環境溫度 顯示儀表-20～+60℃，探頭-20～+80℃ 通 信 無 防護等級 顯示儀表IP65，探頭IP68 探頭電纜 無 探頭安裝 顯示儀表IP65，探頭IP68

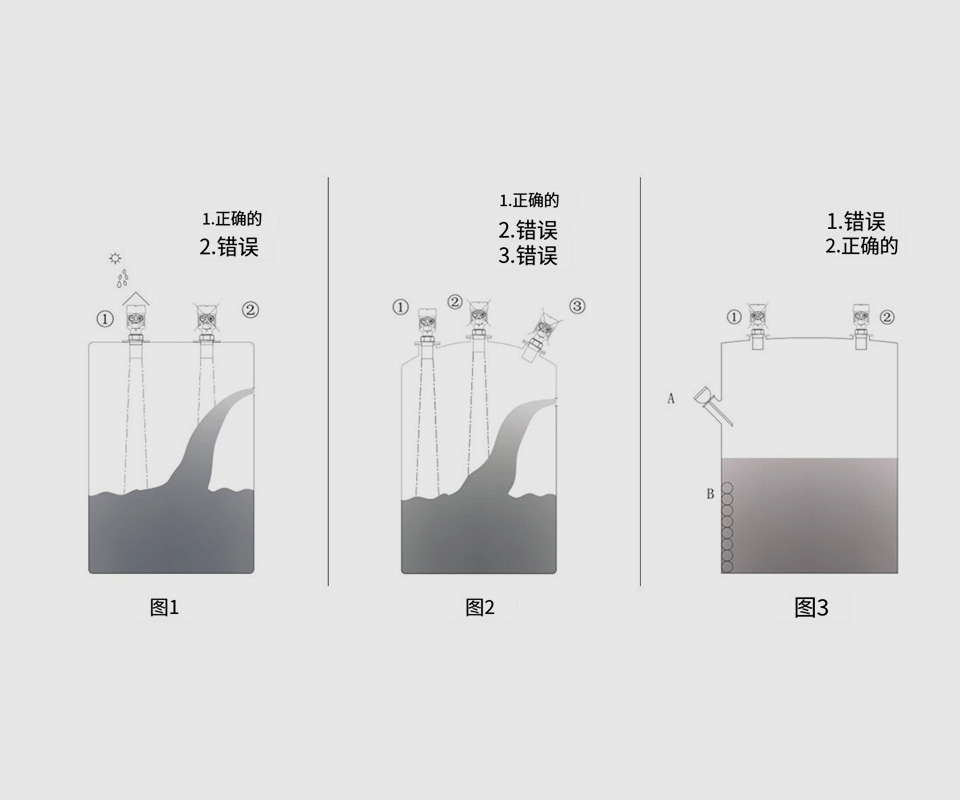

產品安裝超聲波液位計的安裝要求安裝超聲波液位計時必須考慮超聲波液位計的盲區問題。當液位進入盲區后，超聲波變送器就無法測量液位了，所以在確定超聲波液位計的量程時，必須留出50公分的余量，安裝時，變送器探頭必須高出 高液位50公分左右。這樣才能保證對液位的準確監測及保證超聲波液位計的安全。機械安裝時應注意：安裝應垂直于測是物表面，避免用于測量泡沫性質物體，避免安裝于距測量物體表面距離小于盲區距離（盲區：每臺產品會有一個標準，隨產品得知），應考慮束避開陰擋物質不與灌口和容器壁相遇，檢測大塊固體物應調整探頭方位，減少測量誤差。相關產品X
