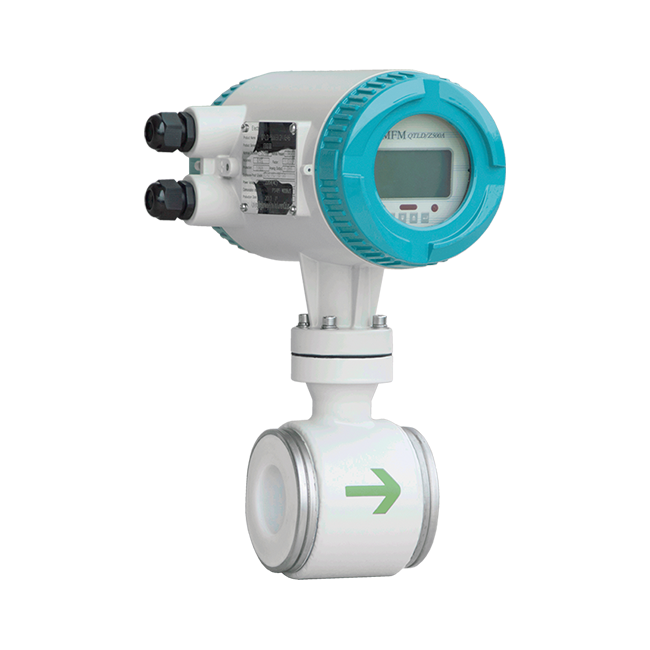

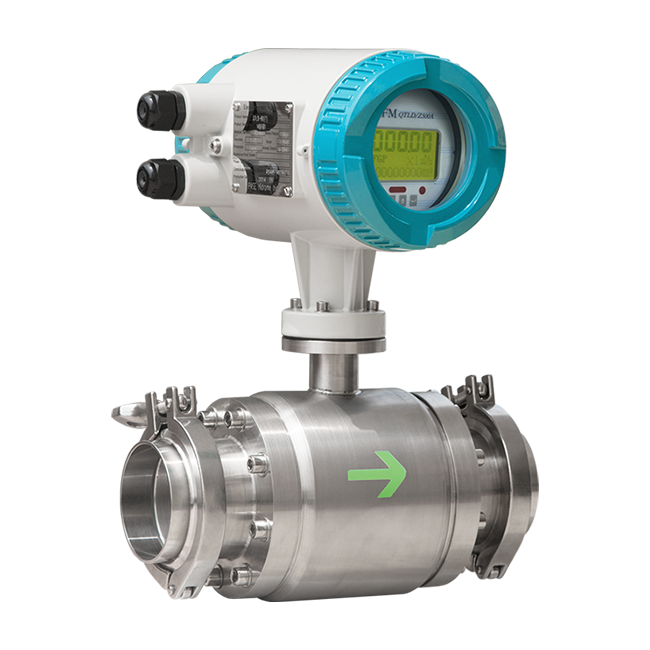

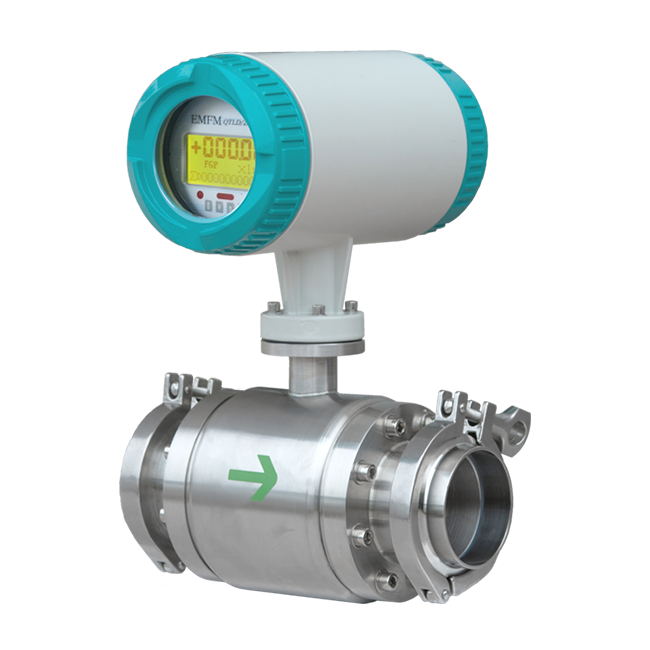

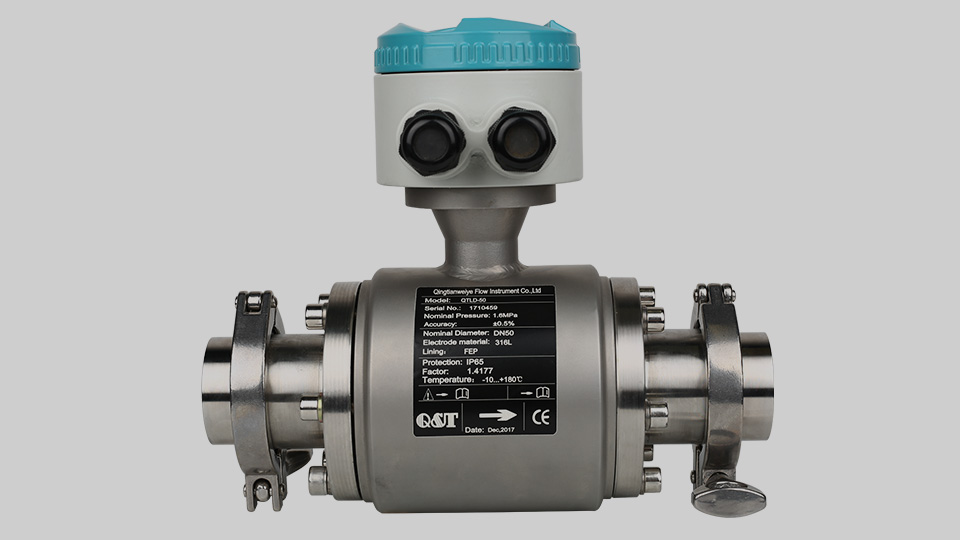

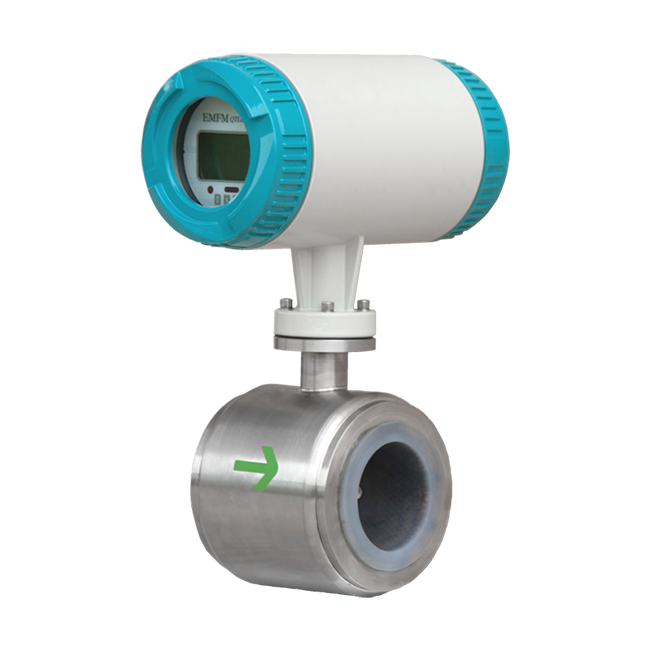

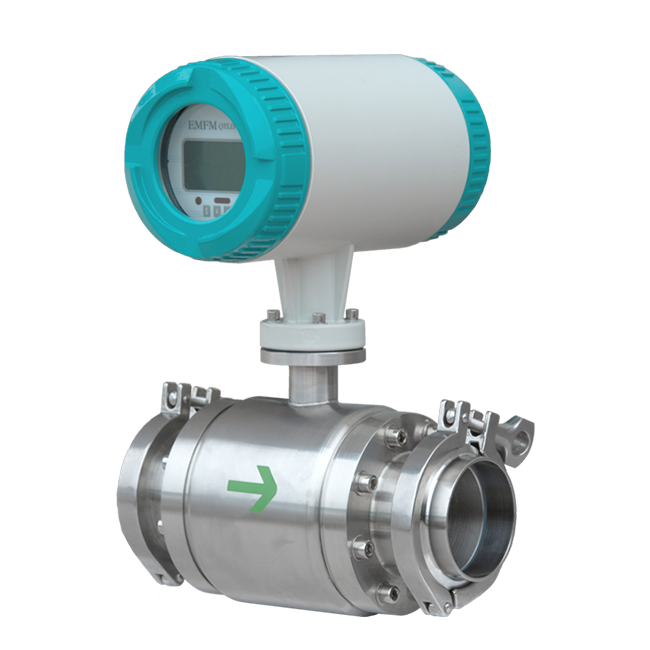

衛生型電磁流量計

STLD卡箍式電磁流量計根據法拉第電磁感應定律進行流量測量。電磁流量計的優點是壓損極小,可測流量范圍大。更大流量與更小流量的比值一般為20:1以上,適用的工業管徑范圍寬,輸出信號和被測流量呈線性,精度較高,可測量電導率≥5μs/cm的液體。 QTLD電磁流量計卡箍式安裝方式具有安裝、清洗方便等優點,常應用于食品生產、制藥行業藥劑測量以及凈水監測等場合。
衛生型電磁流量計
衛生型電磁流量計
衛生型電磁流量計
衛生型電磁流量計
衛生型電磁流量計
工作原理
產品優勢
技術參數
產品安裝
行業應用
工作原理
衛生型電磁流量計工作原理
根據法拉第電磁感應原理,在與測量管軸線和磁力線相垂直的管壁上安裝了一對檢測電極,當導電液體沿測量管軸線運動時,導電液體切割磁力線產生感應電勢,此感應電勢由兩個檢測電極檢出,數值大小與流量成正比例,其值為:
  E=KBVD
  式中:
  E-感應電勢;
  K-與磁場分布及軸向長度有關的系數;
  B-磁感應強度;
  V-導電液體平均流速;
  D-電極間距;(測量管內直徑)
傳感器將感應電勢E作為流量信號,傳送到轉換器,經放大,變換濾波用一系列的數字處理后,用帶背光的點陣式液晶顯示瞬時流量和累積流量。轉換器有4~20mA輸出,報警輸出及頻率輸出,并設有RS-485等通訊接口,并支持HART和MODBUS協議。
產品優勢
專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業

不受流體密度、粘度、溫度、壓力和電率變化的影響,線性測量原理能實現高精確度測量;

測量管內無阻流件,壓損小,直管段要求低;

公稱通徑DN10-DN2000覆蓋范圍寬,襯里和電極有多種選擇,能滿足測量多種導電流體的要求;

轉換器采用可編程頻率低頻矩形波勵磁,提高了流量測量的穩定性,功率損耗??;

轉換器采用16位嵌入式微處理器,全數字處理,運算速度快,抗干擾能力強,測量可靠,精確度高,流量測量范圍度可達1500:1;

高清晰度背光LCD顯示,全漢字菜單操作,使用方便,操作簡單,易學易懂;

具有RS485或RS232O數字通訊信號輸出;

具有電導率測量功能,可以判別傳感器是否空管,具有自檢與自診斷功能;

采用SMD器件和表面安裝技術,電路可靠性高;

可用于相應的防爆場合。
技術參數
專業從事儀器儀表、流量檢定裝置設計、研發、生產、銷售為一體的企業
公稱通徑 DN10--DN200mm
公稱壓力 0.6~1.6Mpa
精確度 示值的±0.5%,可選示值的±0.3%或±0.2%
介質溫度 一體型 -10℃~+60℃
分體型 -10℃~+160℃
環境溫度 -25℃~+60℃
介質電導率 ≥20μs/cm
襯里材質 PFA、F46
電極材質 SUS316、哈氏合B、哈氏合金C、鈦、鉭、鉑銥合金
電極形式 常規電極、可拆卸電極
結構形式 一體型、分體型
防護等級 IP65、可選IP68
防爆標志 Exmd II T4
產品安裝

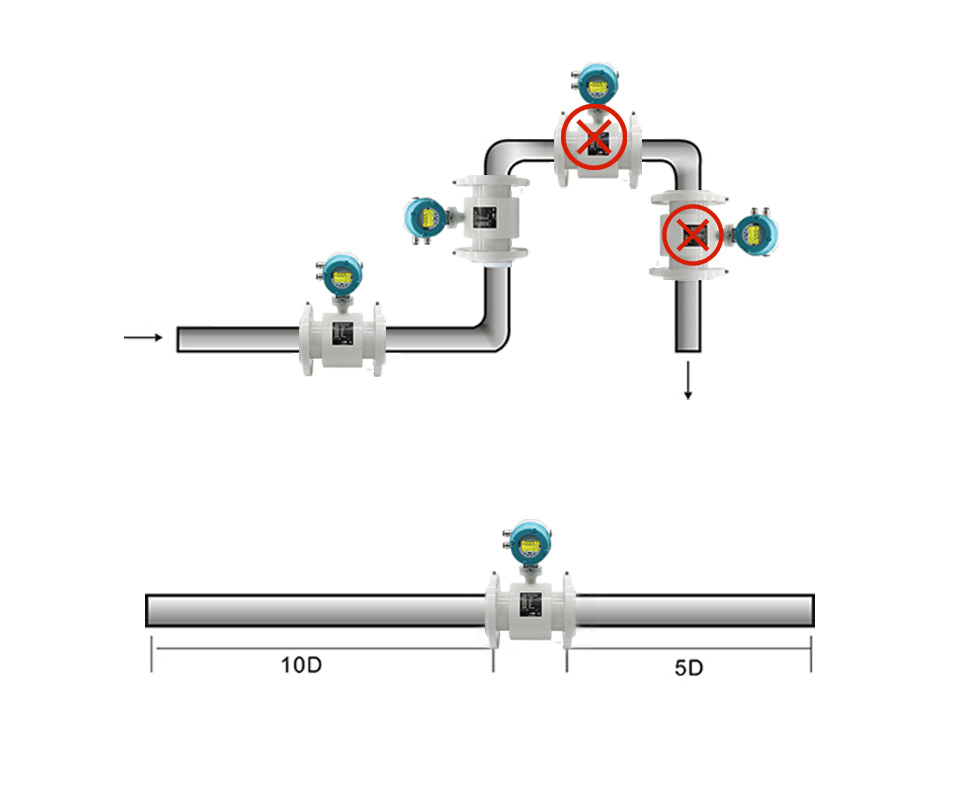

衛生型電磁流量計安裝
安裝位置:電磁流量計應安裝在管道上游,以確保流體在進入流量計之前能夠均勻分布。同時,安裝位置應便于維修和校準。
管線準備:清理管道內部,防止管內殘留物影響電磁流量計。準備相應法蘭和密封材料,并根據流量計尺寸和規格準備接口處的防震墊。
安裝方法:通常通過法蘭連接,使用正確工具和扭矩緊固法蘭,以防泄漏。接口處需加裝防震墊,避免因管道震動引起干擾。
接線方式:按照電磁流量計說明書上的接線圖進行接線,確保電纜與端子之間連接牢固可靠,并避免信號線和電源線間的干擾。
校準及試運行:安裝完成后進行校準,以保證測量結果的準確性。試運行前檢查各部件是否正常安裝并緊固。
環境要求:電磁流量計安裝位置應避免強烈震動和強電磁場的影響。建議垂直安裝,如果水平安裝,應確保兩電極在同一水平面上。
直管段要求:保持前10后5倍的管徑長度作為直管段,這對于減少氣泡和固體顆粒的影響至關重要。
焊接安裝:避免將流量計焊接連接,以免損壞流量計。
接地措施:變送器外殼、屏蔽線、測量管及變送器兩端管道都需要接地,并設置單獨接地點,以提高測量準確度。
陽光直射:避免電磁流量計直接受陽光直射,高溫可能導致。
